直线轴承LM6 8 10 12 13 16 20 25 30 35 40 50 60UU微型精密轴承

发布时间:2021-04-26 20:32:11点击: 本文关键词:微型精密直线轴承

            去淘宝购买>>>

详细介绍

一、产品名称:直线轴承LM...

  直线轴承是一种精度高、成本低、摩擦阻力小的直线运动系统。直线轴承是和导向轴组合使用的,利用滚珠的滚动运动实现无限直线运动的直动系统。由于承载球与轴呈点接触,故使用载荷小。钢球以极小的磨擦阻力旋转,从而能获得高精度的平稳运动。

二、工作过程

   直线轴承是在外圈之内装有钢球保持架,保持架装有多个滚球,滚珠作无限循环运动。保持架的两端以密封垫挡圈固定,在各钢球受力工作的直线轨道方向上设有缺口窗,此部分是使受载荷的钢球与轴作滚动接触,用非常低的磨擦系数相对移动。

因此直线球轴承为机械设备、自动化设备、节能设备合适选用的轴承

三、分类:

1、按材质分

  外壳:不锈钢、轴承钢、铝合金(带座直线轴承);

  保持架:有树脂、不锈钢、轴承钢;

  表面处理:镀铬、镀镍、表面阳极氧化(直线轴承外固定座)等等;

2、按形状分

  开口型、封闭型;

  直柱型、单衬型(普通型)、双衬型(加长型);

  带法兰单衬型,带法兰双衬型;

  两面切割法兰型、中间切割法兰型、四面切割法兰型;

  带固定座加高方形(固定座材质铝合金,表面阳极氧化)、带固定座加宽方型等等。

3、按系列分

  直线轴承按系列分,分为两大系列即LM和LME系列.

  LM系列用于亚洲,东南亚国家,日本,韩国,中国等。

  LME系列多用于欧洲,美国,德国,意大利等地区。两大系列结构特点,除尺寸不同,孔径公差不同,其结构大致一样。

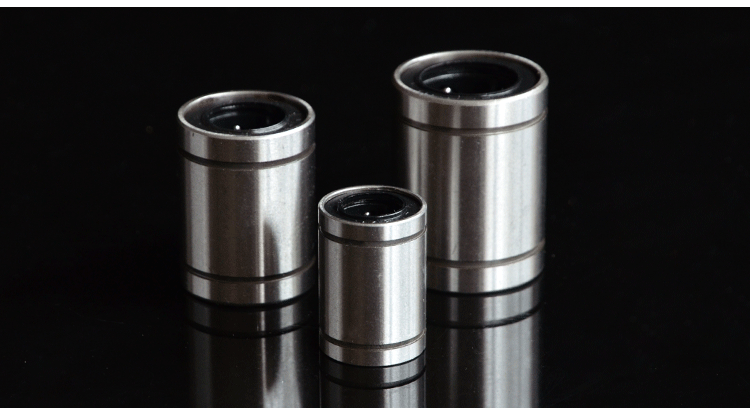

直线轴承LM6 8 10 12 13 16 20 25 30 35 40 50 60UU微型精密轴承(图1)直线轴承LM6 8 10 12 13 16 20 25 30 35 40 50 60UU微型精密轴承(图3)直线轴承LM6 8 10 12 13 16 20 25 30 35 40 50 60UU微型精密轴承(图1)直线轴承LM6 8 10 12 13 16 20 25 30 35 40 50 60UU微型精密轴承(图2)
